Mechatronický posuvný systém s vysokou tepelnou izolací a speciální hnací a řídící technologií
Vysoce tepelně izolovaný posuvný systém Schüco ASE 80.HI TipTronic (High Insulated) nabízí dvanáct možných variant otvírání, což významně usnadňuje plánování nejrůznějších automaticky poháněných posuvných systémů. Díky skrytým komponentům kování si tento modulární profilový systém uchová svůj hodnotný designový vzhled i v otevřeném stavu.

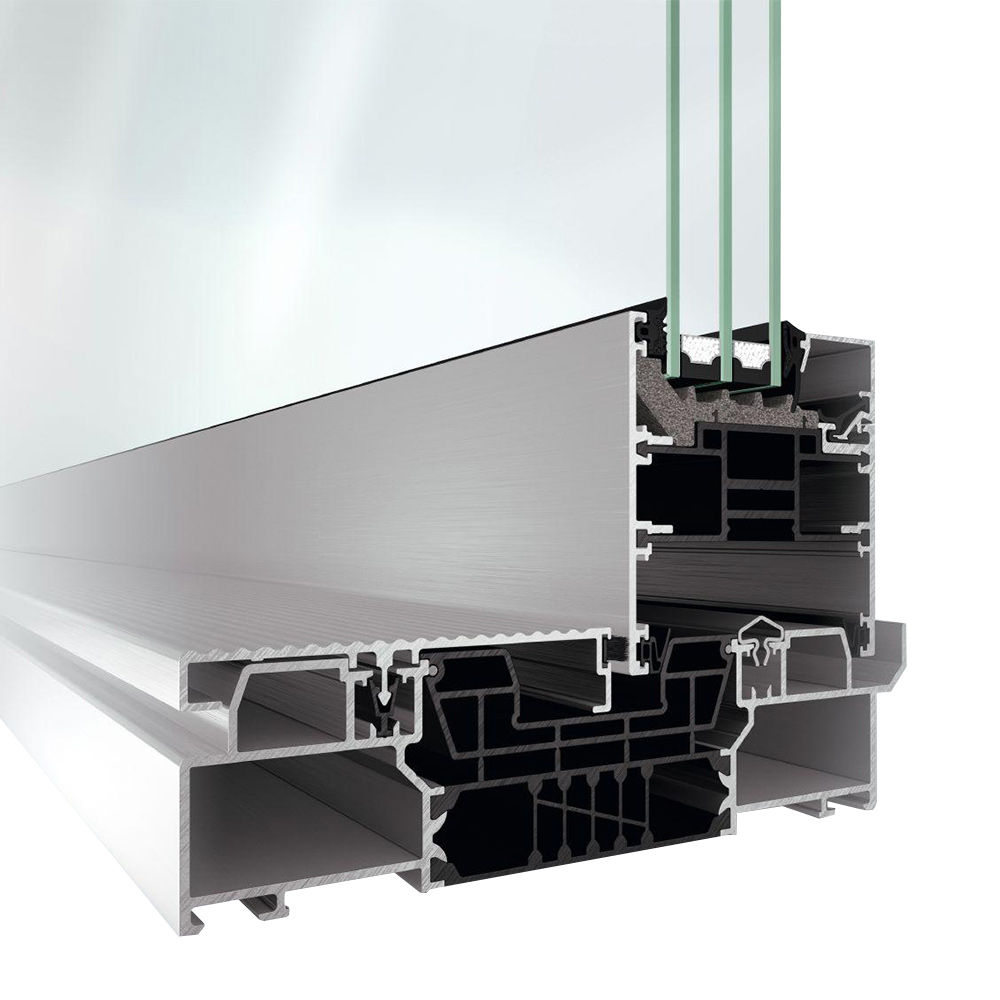

Hliníkové profily, které lze kombinovat se speciálně vyvinutými hnacími a řídícími prvky, umožňují vytvářet velkoformátové, velmi transparentní konstrukce – s křídly o hmotnosti až 600 kg a s dráhou pojezdu až 18 m. Jejich bezpečný provoz zajišťují integrované senzory.
K zajištění maximálního uživatelského komfortu jsou k dispozici různé možnosti ovládání, např. pomocí různých tlačítek, mobilní aplikace Schüco App nebo napojení do systému domovní automatizace.
Další výhody mechatronického posuvného systému: přenos signálu a energií bez kabelových přechodů, integrovaná hlavní řídící jednotka a asistent pro uvedení do provozu - to vše garantuje rychlou výrobu a montáž a jednoduchý přístup v případě provádění technické údržby.
Inovační technologie, založená na hnacích a řídících komponentech integrovaných v profilu
Dvanáct různých typů otvírání: velká systémová koncepční volnost
Vysoce kvalitní ovládací prvek s optickým indikátorem stavu: komfortní ovládání systému přímo na křídle
Nejrůznější varianty ovládání: pomocí tlačítka na křídle, nástěnného tlačítka, aplikace Schüco App nebo napojením do systému domovní automatizace
Kompatibilní se systémem Schüco Building Skin Control (BSC): možnost automatického ovládání a kontroly posuvných elementů
Výška křídla min. | 1635 mm |
Výška křídla max. | 3500 mm |
Výška křídla min.-max. | 1635...3500 mm |
Šířka křídla min. | 818 mm |
Šířka křídla max. | 3500 mm |
Šířka křídla min.-max. | 818...3500 mm |
Pohledová šířka křídla | 82 mm |
Pohledová šířka prostoru zaháknutí min. | 92 mm |
Stavební hloubka systému min. | 180 mm |
Stavební hloubka systému min. - max. | 180...292 mm |
Hodnota Uw okna ≥ | 0,99 W/(m²·K) |
Index zvukové redukce RwP max. | 45 dB(A) |
Těsnost proti nárazovému dešti | E 900 |
Odolnost proti vniknutí | do RC 2 |
Způsob ovládání | elektricky |
Hmotnost křídla max. | 600 kg |
Pohledová šířka min. | 82 mm |
Tloušťka skla / panelu max. | 60 mm |
Hodnota Uf rámu ≥ | 1,4 W/(m²·K) |
Stavební hloubka křídla | 80 mm |
Šířka prvku max. | 21000 mm |
Výška prvku max. | 3500 mm |
Pohledová šířka sloupek min. | 92 mm |
Pohledová šířka sloupek min.-max. | 92...117 mm |
Pohledová šířka štulp min. | 172 mm |
Pohledová šířka štulp min.-max. | 172...192 mm |
Tloušťka skla / panelu min.-max. | 36...60 mm |
Výška prahu | < 12.5 mm |
Oblast použití | Použití venku, Bytové stavby, Objektové stavby |
Posuvná souprava | Ano |
Provedení štulpu | Ano |
Pevná pole / pevně nastavená křídla | Ano |
Počet kolejnic | 1-kolejnicové, 2-kolejnicové, 3-kolejnicové |
Pojezdová lišta - materiál | Ocel |
Povrchy | Práškování, Eloxování, Lak |
Zakrytě ležící zablokování | Ano |
Zakrytě ležící systém pohonu | Ano |
Ovládací síly | Třída 1 |
TipTronic | Ano |
Pohon elektronický | Ano |
Typ / způsob otvírání | 1A, Typ 1B, Typ 1D, Typ 2A, Typ 2A/1, Typ 2C, Typ 2D, Typ 2D/1, Typ 3E, Typ 3E/1, Typ 3F |
Průvzdušnost | Třída 4 |
Odolnost proti zatížení větrem | C5/B5 |
Elektronická kontrola | Ano |
Značení CE | Ano |
nezávisle na barvě | Ano |
